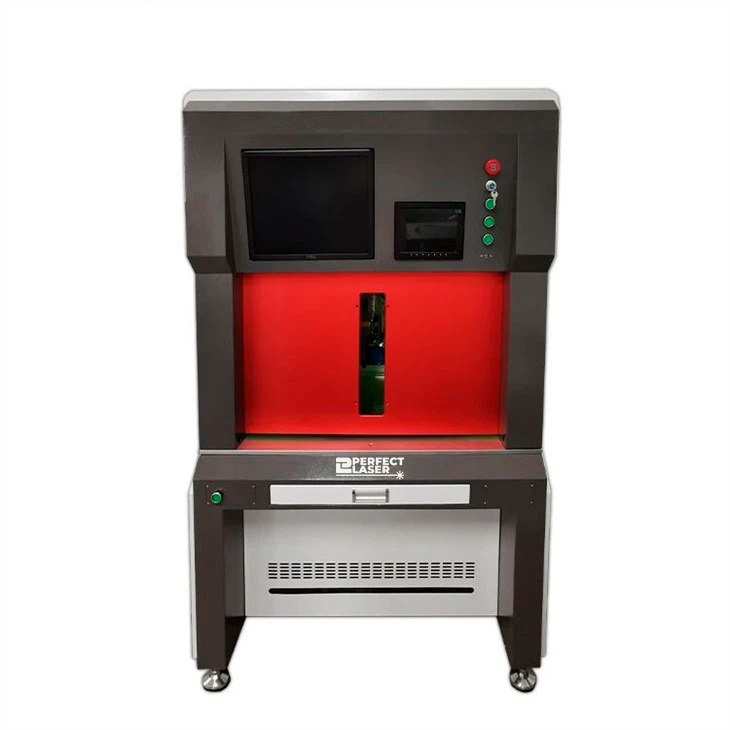

Máquina De Solda A Laser De Fibra Quase CW
Ele usa fonte de laser de fibra QCW. Seu diâmetro mínimo do ponto de foco é de apenas um terço da máquina de solda a laser YAG tradicional. equipamento de soldagem. A partir disso, seu custo anual de eletricidade pode ser bastante reduzido. É altamente confiável, quase sem manutenção, não tem utilidade para substituir a lâmpada de xenônio e a haste do laser. máquina de solda, fácil para layout de linha de produção ou integração automatizada.
Características
A máquina de solda a laser QCW é a escolha ideal para soldagem por pontos, soldagem por costura e perfuração por pulso longo. Eles são projetados por estrutura compacta e refrigerada a ar. Devido à sua eficiência de conversão eletro-óptica superior a 30% e sem características de manutenção, etc., a eficiência de custo é muito superior ao laser YAG convencional.
Recursos de lasers quase CW
- Potência máxima de pico = 10x potência média
- Excelente potência de pulso/estabilidade energética
- Gerador de pulso interno/modelação de pulso
- Eficiência da tomada de parede> 30%
- Duração do pulso* 0,05-50 ms
- Modo único ou multimodo
Uma Vantagem
Pulsos individuais de laser de fibra Quasi-CW podem ser modulados com controle analógico para obter o formato de pulso temporal ideal ou trem de pulso para qualquer aplicação específica:
Multipulso para perfuração
Aumente a pré-limpeza
Ponta aprimorada para materiais de alta refletividade
Remova a porosidade ou o encolhimento do tubo no centro da solda
Pulso de desaceleração usado para reduzir rachaduras em materiais sensíveis a rachaduras
Aplicativo
Aplicam-se principalmente a TI, medicina, eletrônica, bateria, instrumentos, hardware, comunicação óptica e outras indústrias.
Folha de data
|
Tipo Laser |
PL-QCW |
|||
|
Potência média máxima (modelo de pulso) |
150W |
300W |
450W |
600W |
|
Potência média máxima (modelo contínuo) |
150W |
300W |
450W |
600W |
|
Energia máxima de pulso |
15J |
30J |
45J |
60J |
|
Taxa de potência |
1500W |
3000W |
4500W |
6000 W |
|
Sistema de refrigeração |
Resfriamento de ar |
|||
|
Comprimento de onda do laser |
1070 nm |
|||
|
Modelo de operação |
pulso/continuação |
|||
|
Largura do pulso |
0,2-50ms |
|||
|
Fonte de energia |
220 V ± 10%, 50 Hz |
|||
