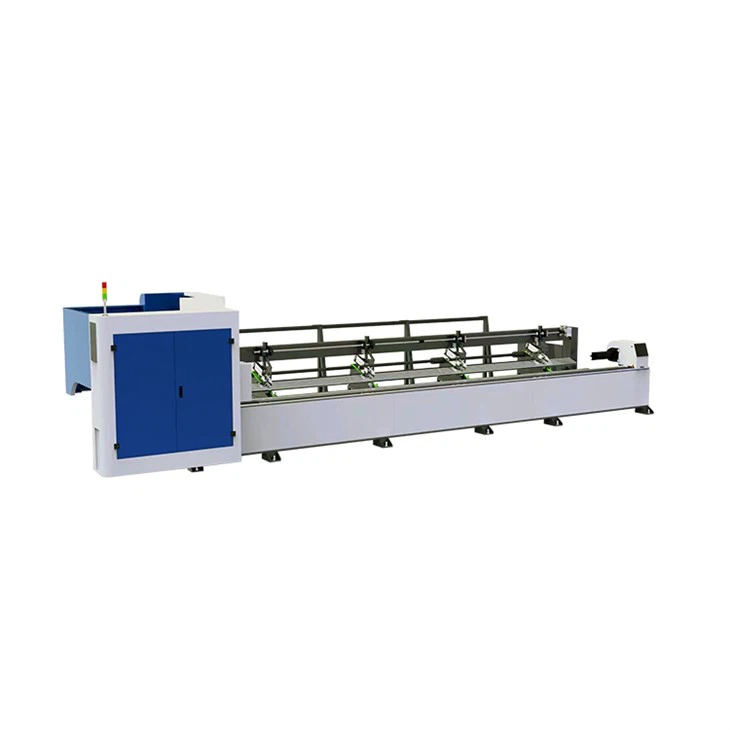

Máquina De Corte A Laser De Tubo De Metal
A máquina de corte de tubos a laser de fibra é um produto desenvolvido para o mercado de corte de perfis e tubos. Ele adota o mais recente sistema de corte de tubo a laser CNC independente. Para realizar o controle do dispositivo de suporte de tubo, mandril, etc. Pode atender ao aço carbono, aço inoxidável, alumínio e outros materiais, como tubo redondo, tubo quadrado, ranhura em U, I-aço, corte de perfil de tubo em forma, abertura, corte de contorno, é um alto grau de automação inteligente, alta eficiência e equipamento especial de corte de tubo econômico.
Recurso
◆ Pode ser usado para ranhura em forma de U, aço em forma de L, aço em forma de I e outros materiais metálicos, como aço carbono, aço inoxidável, liga de alumínio, etc. Tubo retangular, tubo elíptico e outros tubos e perfis de formato especial são cortados .
◆ Mandril de centralização totalmente automático, boas características de vedação e movimento, fixação estável.
◆ Obtenha zero rejeitos e economize custos de materiais.
◆ O quatro mandril muda de forma flexível a direção do corte e suporta todo o corte e obturação do tubo.
◆ Alta qualidade de corte, precisão, rapidez e eficiência.
◆ Baixo custo de utilização e rápido retorno do investimento.
◆ Software de agrupamento de corte fácil de usar.
◆ Sistema de carregamento automático e carregamento semiautomático são opcionais
Vantagem:
– A máquina de corte a laser de tubos PL-FLC-P adota uma estrutura de pórtico com design especial. A máquina-ferramenta possui uma estrutura compacta com rigidez suficiente, boa confiabilidade e desempenho de corte de alta eficiência.
– Adota unidades duplas com estrutura estável, alta precisão e reduz significativamente a vibração e deformação da máquina-ferramenta.
– Ajuste automaticamente a energia e a velocidade de corte do canto ao cortar tubo quadrado para obter o desempenho ideal.
– Descarga manual, centralização automática, fixação automática e corte automático de tubos redondos e retangulares, menos mão de obra é necessária.
– Os mandris de fixação, alimentação e centralização adotam estruturas de acionamento duplo, para evitar deformações de fixação durante o corte de tubos.
– PerfectLaser fornece banco de dados completo do processo de corte a laser, e o operador só precisa chamar os parâmetros de corte correspondentes de acordo com o material e espessura, a operação se torna mais inteligente e conveniente.
Aplicativo
Adequado para aço inoxidável, aço carbono, liga de aço, aço silício, aço galvanizado, liga de níquel titânio, liga de níquel cromo, liga de titânio e outros materiais metálicos.
Amplamente utilizado na indústria aeroespacial, carros, navios, fabricação de máquinas, fabricação de elevadores, publicidade, eletrodomésticos, projetos de aço inoxidável, equipamentos médicos, ferragens, decoração, serviços de processamento de metal e outras indústrias de manufatura.
Parâmetro técnico
|
Modelo |
PL-FLC -P |
|
Laser Óptico |
|
|
Fonte Laser |
Laser de fibra |
|
Comprimento de onda do laser |
1070nm |
|
Potência Laser |
1000W/1500W/2000W/3000W/4000W/6000W |
|
Modo operacional |
CW e modulado |
|
Eficiência de conversão eletro-óptica |
25% a 30% |
|
Qualidade do feixe laser M2 |
<1.1 |
|
Resfriamento |
Resfriamento de água |
|
Temperatura de trabalho |
5-40℃ |
|
Umidade |
5%-85% |
|
Vida útil do diodo da bomba laser |
100.000 horas |
|
Conector de saída de fibra |
QBH |
|
Máquina |
|
|
Comprimento dos tubos |
6 m(Opcional) |
|
Faixa de corte eficaz |
Ca. 20-100 mm de diâmetro ou quadrado de 70 mm |
|
Tamanho dos rejeitos |
≤400 mm |
|
Precisão de posicionamento do eixo de rotação |
±0,05 mm/m |
|
Precisão de posicionamento do eixo Carden |
±0,05 mm/m |
|
Velocidade Avançada |
600m/min |
|
Consumo de energia elétrica |
AC380V±5%, 50Hz/60Hz |
