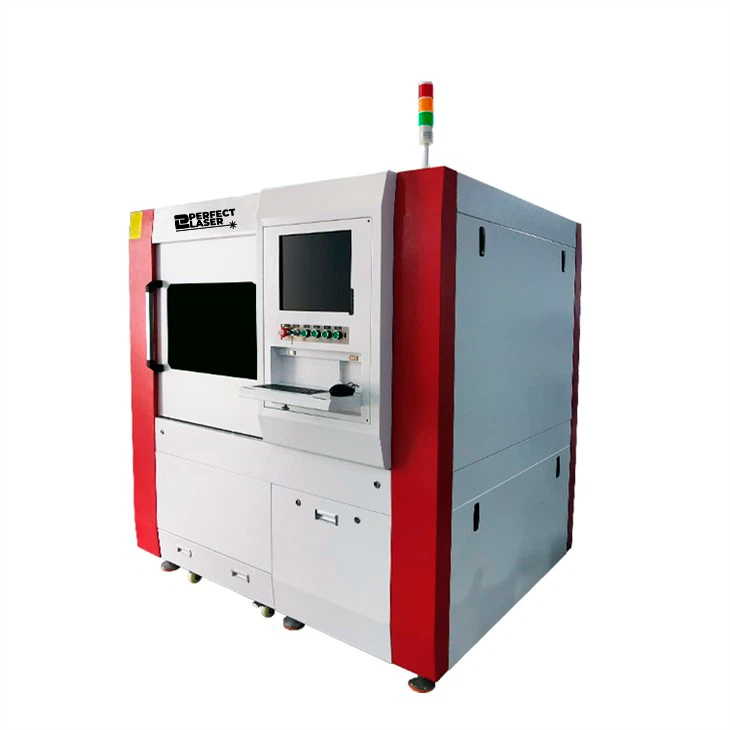

Máquina De Corte A Laser De Fibra Metálica
A máquina de corte a laser de fibra óptica da série PL – FLC adota o melhor laser de fibra do mundo com estrutura de pórtico, acionamento bilateral de alta precisão, vigas de liga de alumínio de alta resistência, trilho linear de precisão, sistema de transmissão de engrenagem helicoidal e complementado por avançado sistema de controle de corte a laser alemão. Este equipamento possui rigidez total perfeita, desempenho estável com alta velocidade, alta precisão, alta eficiência e desempenho de alto custo.
A máquina de corte a laser de fibra é o sistema de corte a laser de última geração, a fonte de laser de fibra tem baixo consumo de energia e gerador de laser de alta eficiência. O usuário não precisa fazer o alinhamento a laser do ressonador a laser, a fonte da bomba a laser tem uma vida útil muito alta de até 100.000 horas. E livre de manutenção.
Boa configuração com alta eficiência e baixo custo
- Fonte de laser de fibra
A última geração de eficiência de conversão fotoelétrica de lasers de fibra de até 30%, é a tradicional bomba de lâmpada YAG Laser 10 vezes. para substituir a lâmpada.
possui desempenho estável e garante a qualidade de toda a máquina.
- Sistema de focagem automática
O eixo Z importado configura sistema capacitivo de rastreamento automático sem contato, altura da placa de rastreamento dinâmico em tempo integral, que pode ajustar automaticamente o melhor foco, para garantir o melhor efeito de corte de toda a placa e evitar desperdício de material causado pela mudança de foco quando o material é desigual.
- Sistema de máquina-ferramenta
A máquina-ferramenta adota estrutura de pórtico. Possui alta precisão, boa rigidez e operação suave. Ele também configura rodas universais para economizar energia, ser convenientes e eficientes.
- Sistema de acionamento
Adota transmissão de faixa de engrenagem bilateral importada, guia linear importado e sistema de acionamento de servo motor duplo importado, importa módulo linear de alta precisão, para garantir efetivamente a velocidade de corte e alta precisão.
- Sistema de controle
O software dedicado permite que gráficos ou texto sejam projetados ou processados instantaneamente, operação flexível e fácil. Usando um computador industrial PC profissional com interface gráfica, o software de corte profissional é fácil de projetar todos os tipos de gráficos e texto e obter processamento em tempo real. Este software suporta todos os desenhos CAD, CorelDraw e outros desenhos profissionais.
- Sistema de refrigeração
SW-FLC está equipado com o mais recente sistema de resfriamento de água externo 3P com baixo ruído de funcionamento e alta precisão de controle de temperatura, para fornecer uma garantia confiável por um longo tempo de trabalho.
- Indicador vermelho
SW-FLC está equipado com um colimador vermelho, que pode ajudar o operador a calibrar a cabeça de corte a laser de maneira flexível.
- Gás protegido
O ar condicionado industrial é configurado no gabinete de controle de potência do laser, para garantir a fonte de alimentação do laser e o sistema de controle funcionando sob ambiente de temperatura constante, para reduzir a falha de envelhecimento dos componentes eletrônicos causada pela alta temperatura e prolongar a vida útil da fonte de alimentação do laser.
Utilize o gás auxiliar adequado, deixando as fendas limpas e lisas, não necessitando de polimento secundário.
Vantagem:
A última geração de eficiência de conversão fotoelétrica de lasers de fibra de até 30%, é a tradicional bomba de lâmpada YAG Laser 10 vezes. para substituir a lâmpada.
- Alta qualidade de processamento, alta eficiência, fácil de operar e manter
- Borda ou superfície lisa e fina e pequena distorção
- Largura da linha de corte de até 0,05-0,1 mm, alta precisão de até 0,01 mm
- Corte e perfuração sem contato em chapas ou tubos metálicos ou não metálicos
- Maior velocidade de corte e baixo custo, operação segura e função estável
- Ajustando a altura de corte automaticamente para evitar a colisão, você pode cortar a placa irregular
- Alta estabilidade, livre de manutenção, longa vida útil
8.Tamanho pequeno, baixo consumo de energia, menos suprimentos, com ar comprimido também pode ser cortado, baixo custo
Aplicativo
Materiais aplicáveis: aço carbono, aço silício, aço inoxidável, liga de alumínio, liga de titânio, chapa galvanizada, placa de decapagem e placa de alumínio e zinco, cobre e outros materiais metálicos.
Escopo de aplicação: Amplamente utilizado no processamento de chapas metálicas, aviação, aeroespacial, eletrônicos, eletrodomésticos, acessórios para tubos, automóveis, máquinas, peças de precisão, navios, equipamentos metalúrgicos, elevadores, eletrodomésticos, presentes artesanais, decoração, publicidade, ferramentas de processamento de metal, vários processamento de corte e indústria de fabricação.
Parâmetros de tecnologia
|
Modelo |
PL-FLC1000 |
PL-FLC1500 |
PL-FLC2000 |
|
Potência média máxima |
1 0 00 W |
1500W |
2.000 W |
|
Comprimento de onda do laser |
1070 nm |
||
|
Fonte Laser |
Fonte de laser de fibra |
||
|
Faixa de tamanho de corte |
6 00x600mm |
||
|
Eixo Z da cabeça de corte |
Distância de viagem de 120 mm com sistema de foco automático |
||
|
Precisão de posicionamento |
±0,03mm/1000mm |
||
|
Precisão de posicionamento repetido |
±0,02mm |
||
|
Fonte de energia |
220V Monofásico,50 ou 60Hz |
||
|
Espessura de corte (ss) |
Menos de 5 mm |
Menos de 6 mm |
Menos de 8mm |
|
Espessura de corte (aço carbono) |
Menos de 10 mm |
Menos de 16mm |
Menos de 20mm |
