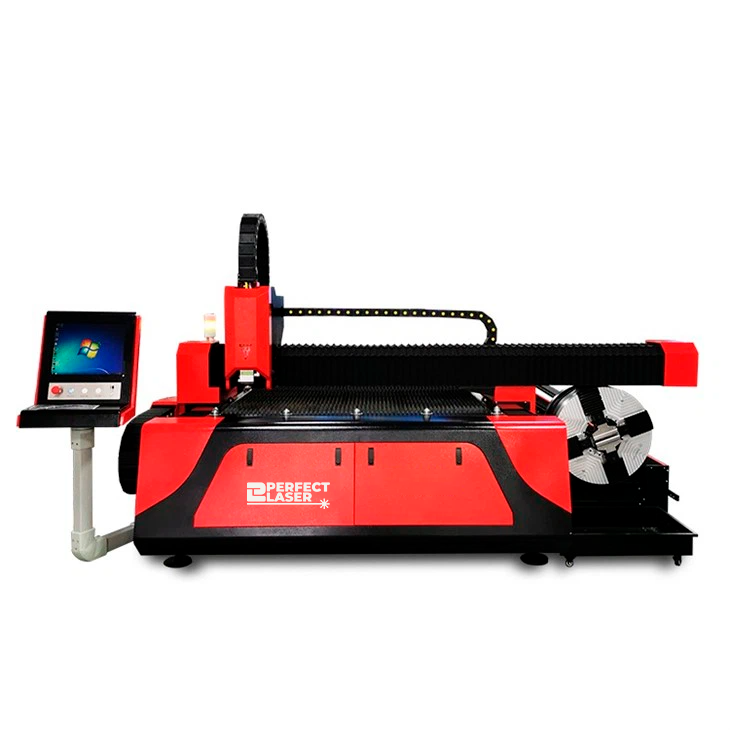

Máquina De Corte A Laser De Chapas E Tubos
Pode cortar metais de chapas e tubos, substituindo uma máquina de corte a laser de chapas profissional e uma máquina de corte a laser de tubos no total. Podendo aumentar seu escopo para produções em ambos serviços de cortes em chapas e tubos. Como uma máquina 2 em 1 , a máquina de corte a laser de chapas e tubos pode ajudar os usuários a economizar custos de compra em 40%. Possui plataforma única e design simples, com 50% menos área ocupada e alta utilização da oficina.
Características
◆ Processamento de chapa metálica
Adote fonte de laser de fibra de marca de primeira linha com desempenho estável, desperdício de folhas reduzido e capacidade de produção aprimorada.
◆ Processamento de tubos metálicos
Mandril pneumático automático, boas características de vedação e movimento, fixação estável.
◆ Função de supressão automática
É equipado com máquina de corte e função de processamento automático de rejeitos, sem corte manual.
◆ Alta qualidade de corte, precisão, velocidade e eficiência
Excelente qualidade de feixe, maior produtividade e eficiência, alta estabilidade: PL-FLC adota fonte de laser de fibra de marca superior com desempenho estável, a vida útil dos principais componentes é de até 100.000 horas.
◆ Área pequena, baixo custo e rápido retorno do investimento
O sistema de carregamento totalmente automático é controlado por um sistema preciso, completando automaticamente o processo de carregamento, distribuição e transporte, economizando custos de mão de obra e melhorando a eficiência da produção.
Vantagem:
◆ Boa qualidade de corte, alta precisão, velocidade rápida e melhor eficiência.
◆ Baixo custo e rápido retorno do investimento.
◆ Sistema de software de corte desenvolvido sob medida:
– Suporte ao formato gráfico DXF do software Auto CAD, formato gráfico PART do software Bysoft7.
– Simplifique o trabalho e opere todo o programa de corte de forma mais rápida e conveniente.
– Mais flexível, mesmo usuários inexperientes podem dominar facilmente o programa de corte.
– Segurança e estabilidade, uma variedade de recursos para garantir uma operação confiável do processo de corte.
Aplicação
Adequado para aço inoxidável, aço carbono, liga de aço, aço silício, aço galvanizado, liga de níquel titânio, liga de níquel cromo, liga de titânio e outros materiais metálicos.
Amplamente utilizado na indústria aeroespacial, carros, navios, fabricação de máquinas, fabricação de elevadores, publicidade, eletrodomésticos, projetos de aço inoxidável, equipamentos médicos, ferragens, decoração, serviços de processamento de metal e outras indústrias de manufatura.
Folha de data
|
Modelo |
PL-FLC |
|
Laser Óptico |
|
|
Fonte Laser |
Laser de fibra |
|
Comprimento de onda do laser |
1070nm |
|
Potência Laser |
1000W/1500W/2000W/3000W/4000W/6000W |
|
Modo operacional |
CW e modulado |
|
Eficiência de conversão eletro-óptica |
25% a 30% |
|
Qualidade do feixe laser M2 |
<1.1 |
|
Resfriamento |
Resfriamento de água |
|
Temperatura de trabalho |
5-40℃ |
|
Umidade |
5%-85% |
|
Vida útil do diodo da bomba laser |
100.000 horas |
|
Conector de saída de fibra |
QBH |
|
Máquina |
|
|
Dimensões (LWH) |
Personalizado |
|
Comprimento dos tubos |
3m (opcional) |
|
Faixa de corte eficaz |
3000×1500mm(Opcional) |
|
Precisão de corte |
0,02 mm |
|
Abertura de incisão |
0,1-0,2mm |
|
Precisão de posicionamento da bancada |
X:±0,01mm/m;Y:±0,03mm/m |
|
Bancada de trabalho Precisão de posicionamento repetido |
≤±0,02 mm/m |
|
Peso bruto |
Cerca de 4,5 TON |
|
Consumo de energia elétrica |
AC380V±5%, 50Hz/60Hz, |
